Koszula męska - kołnierz - konstrukcja i modelowanie część 4 / 4

Jest to ostatnia część konstrukcji koszuli męskiej. I powiem szczerze cieszy mnie to bardzo :) nie no niby nie było tak źle, jednak roboty było trochę i dla Was wiedzy sporo ale teraz już z górki. Będziemy mogły szyć koszule w hurtowych ilościach. No to jak Mężu może koszula w kwiaty? :)

W poprzednich postach były:
- konstrukcja koszuli (klik)
- modelowanie koszuli (klik)
- konstrukcja i modelowanie rękawa (klik)

Teraz będzie konstrukcja i modelowanie kołnierza która będzie wyglądała tak:



Aby potem było łatwiej teraz wykonamy wszelkie możliwe obliczenia. Podkreślone są już podane przez książkę.

KK1 = SS2 + S7S14 = pobieramy z konstrukcji koszuli jeszcze przed odcięciem karczka.

Najpierw SS2:


Teraz S7S14:

KK2 = 1/3 KK1 =
K2K3 = KK2 =
KK4 = 0,8cm
K2K5 = 0,6cm
K1K6 = 0,3cm
K4K7 = K5K8 = K3K9 = 2,5cm
K6K10 = 2,0cm
K10K11 = 7,8cm
K11K13 = 3,0cm
K7K12 = 5,0cm
K8K14 = 5,3cm
K9K15 = 6,0cm
K8K16 = 1/2 K8K9 = wyjdzie potem
K10K17 = 1,5cm
K6K18 = 0,5cm
K18K19 = 1,5cm

Nie chce nikogo straszyć ale myślałam że trzy poprzednie konstrukcje były trudne, ale kołnierz przebił wszystkie. Może to ta pogoda, brak słońca, zimno, że nie chce się myśleć ale mniej więcej od połowy musiałam zdać się na żywioł bo ni jak z książką się nie dogadywałam.
Pamiętajcie że to są moje konstrukcje, mogą być nie poprawne krawiecko ale nie robię ich w ciemno, najpierw robię konstrukcję na podstawie książki, potem nanoszę swoje poprawki, potem szyję i testuję ciuch a dopiero na samym końcu jak już nie mam żadnych wątpliwości pokazuję Wam.

No to do dzieła!

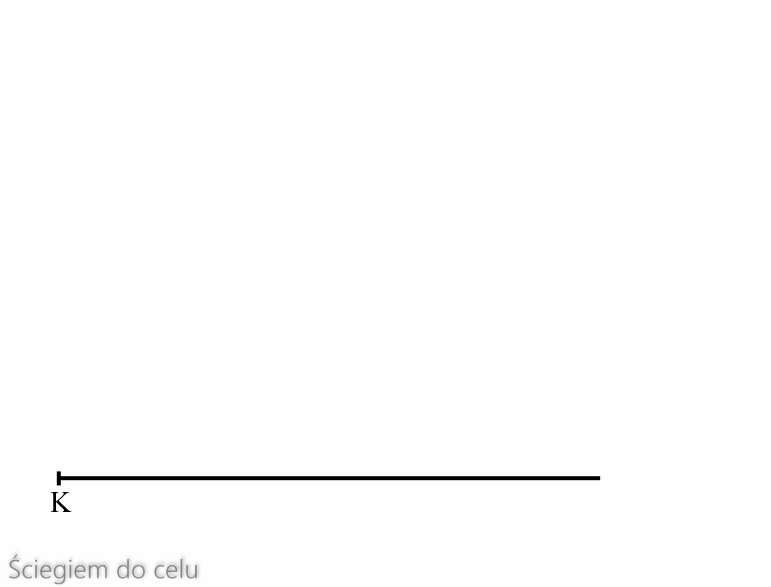

1. Na dole kartki rysujemy prostą poziomą linię, po lewej stronie zaznaczamy punkt K.


2. Od punktu K odmierzamy wynik KK1, zaznaczamy punkt K1.


3. Od punktu K odmierzamy wynik KK2, zaznaczamy punkt K2.


4. Od punktu K2 odmierzamy wynik K2K3, zaznaczamy punkt K3.


5. Z punktów K, K2, K3 i K1 wystawiamy prostopadłe.






6. Od punktu K odmierzamy wynik KK4, zaznaczamy punkt K4.


7. Od punktu K2 odmierzamy wynik K2K5, zaznaczamy punkt K5.


8. Od punktu K1 odmierzamy wynik K1K6, zaznaczamy punkt K6.


9. Przez punkty K4, K5, K3 i K6 kreślimy dolną krawędź kołnierza.


10. Od punktu K4 odmierzamy wynik K4K7, oznaczamy punkt K7.


11. Od punktu K5 odmierzamy wynik K4K8, oznaczamy punkt K8.


12. Od punktu K3 odmierzamy wynik K3K9, oznaczamy punkt K9.


13. Od punktu K6 odmierzamy wynik K6K10, oznaczamy punkt K10.


14. Od punktu K10 odmierzamy wynik K10K11, oznaczamy punkt K11.


15. Z punktu K11 wystawiamy prostopadłą.


16. Kreślimy krawędź stójki kołnierza.



17. Od punktu K11 (po linii) odmierzamy 3cm oznaczamy punkt K12.
I tu mamy kwiatka ponieważ według opisu książki powinnyśmy oznaczyć punkt K13 ale według obrazka K12.

18. Tutaj ten sam problem z nazwą, w książce zamieniono K13 z K12...  My od punktu K7 (w górę po linii) odmierzamy 5cm oznaczamy punkt K13.


19. Od punktu K8 (w górę po linii) odmierzamy 5,3cm oznaczamy punkt K14.


20. Od punktu K9 (w górę po linii) odmierzamy 6cm oznaczamy punkt K15.


21. Wykreślamy górną krawędź kołnierza.


22. Z punktu K8 (po linii) odmierzamy wynik K8K16. Zaznaczamy punkt K16.

23. Łączymy prostą K12 z K10.

24. Linię K12K10 przedłużamy i zaznaczamy na niej wynik K10K17.

25. K16 i K17 łączymy łukiem.

26. Przedłużamy K12 i K11. Łączymy ze sobą. Staramy się zrobić nie za ostre ostatecznie potem będzie można to skorygować.

Kołnierz gotowy. Została nam już tylko stójka.

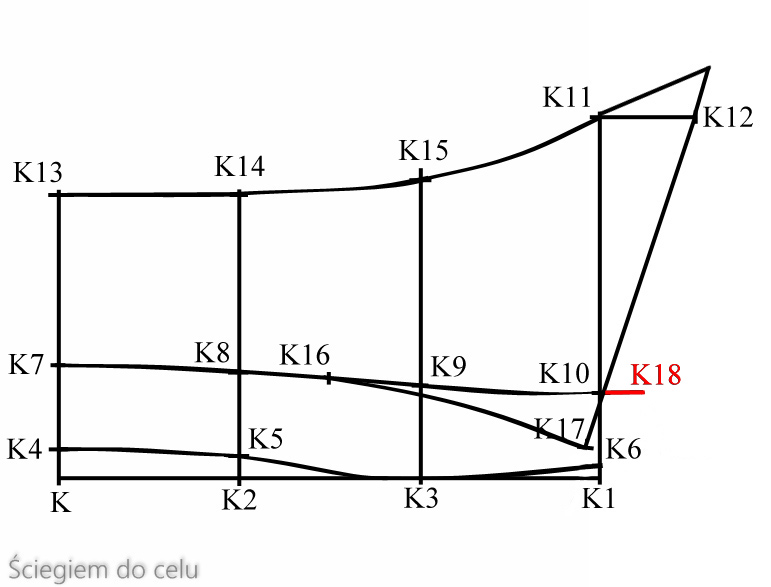

27. Od punktu K10 w prawo odmierzamy 1cm. Zaznaczamy punkt K18.

28. Od punktu K6 w prawo odmierzamy 1,5cm. Zaznaczamy punkt K19.

29. Łączymy prostą punkty K18 z K19.

30. Niestety ale musiałam go nieco zmodyfikować bo wydawał mi się za bardzo w stylu Elvisa :)

Myślę że za taki kształt Mąż już mnie nie prześwięci :)

31. Kreślimy kształt kołnierza.

Tak wygląda połowa naszego kołnierza

a tak połowa stójki.

GOTOWE

Była to ostatnia część. Teraz nie pozostaje nam nic innego jak obdarować naszych Mężów, Synów, Ojców, Dziadków, Braci, Wujków... nowymi koszulami :)
Ja swojemu Mężowi na pewno zrobię kilka.

Jeżeli macie jakieś pytania czy sugestie śmiało piszcie, z chęcią przeczytam i skorzystam.
